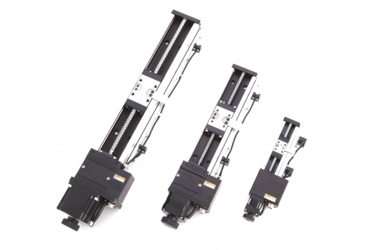

PIG电动滑台
可直接用于简单控制的精密定位模块
精密转造滚珠丝杆使价格降低，也能实现高精度
5相标准装备步进电机（伺服电机也可选择）
接线用连接器类型简单
标准装备限位传感器
可以灵活应对各种定制。
更推荐使用简单编程的本公司控制器和5相微步进驱动程序。
规格 | ||||
TD1502-050 |
TD1502-150 |
TD2302-100 |
TD3010-200 |
|
行程（mm) |
50 |
150 |
100 |
200 |
螺距（mm) |
2 |
2 |
2 |
10 |
精度（无细分时、mm） |
0.04 |
0.04 |
0.04 |
0.02 |
重复定位精度（mm） |
0.05 |
0.05 |
0.05 |
0.05 |
空行程（mm） |
0.01 |
0.01 |
0.01 |
0.02 |
扭矩刚度 Mp（Nm） |
10 |
10 |
46 |
101 |
扭矩刚度 My（Nm） |
11 |
11 |
51 |
120 |
扭矩刚度 Mr（Nm） |
28 |
28 |
134 |
260 |
电机九局（Nm） |
0.018 |
0.018 |
0.13 |
0.4 |
负荷（水平、N） |
25 |
25 |
180 |
100 |
负荷（垂直、N） |
12.5 |
12.5 |
90 |
50 |
重量（Kgs） |
0.4 |
0.6 |
1.5 |
3.38 |
